РЕШЕНИЯ ДЛЯ ОСВЕЩЕНИЯ ВЗРЫВООПАСНЫХ ПОМЕЩЕНИЙ
В отличие от обычных осветительных приборов, светильники для взрывоопасных и пожароопасных помещений могут эксплуатироваться в условиях с высокой вероятностью возникновения взрыва.
Технико-коммерческое предложение.
Взрывозащищенное освещение широко используется на таких объектах, как:
- промышленные предприятия, в особенности химической и нефтехимической промышленности, а также машиностроительные заводы;
- нефтяные платформы и терминалы;
- угольные шахты и рудники;
- места проведения подрывных работ;
- электростанции;
- химические и нефтехимические предприятия;
- складские комплексы;
- автозаправочные станции;
- котельные.
СВЕТИЛЬНИКИ ДЛЯ ПОЖАРООПАСНЫХ ПОМЕЩЕНИЙ ТМ «АТОМСВЕТ»
Компания «АтомСвет Энергосервис» производит взрывозащищенные светодиодные светильники AtomSvet® Plant Ex и AtomSvet® Plant Ex LV. Это оптимальное решение для организации осветительных систем в условиях повышенной взрывоопасности.
Серия AtomSvet® Plant Ex предназначена для освещения пожароопасных зон помещений 1 и 2 класса и имеет маркировки 1 Exmb d IIBT5Gb / 1 Exmb e IIBT5Gb / 1 Exmb d IIBT4Gb / 1 Exmb e IIBT4Gb. Приборы имеют высокую степень защиты от влаги и пыли IP67 и могут эксплуатироваться при температурах +/-60 °C. Применение качественных светодиодов от ведущих мировых производителей – Seoul Semiconductor (Корея) и Nichia (Япония), а также драйвера собственной разработки обеспечивает длительную и надежную работу на протяжении всего срока службы световых приборов (> 100 000 ч). Корпус изготовлен из теплорассеивающего алюминиевого профиля и имеет защитное оксидированное покрытие.
Данная модель имеет и низковольтное исполнение — AtomSvet® Plant Ex LV (питающее напряжение 12 – 60 В).
Компания «АтомСвет Энергосервис» предлагает готовые решения для взрывозащищенного освещения различных объектов. Наши специалисты подберут оптимальные взрывозащищенные LED-светильники, выполнят бесплатный светотехнический расчет, спрогнозируют сроки окупаемости проекта.
ПРЕИМУЩЕСТВА СВЕТИЛЬНИКОВ ДЛЯ ВЗРЫВООПАСНЫХ ПОМЕЩЕНИЙ
Требование | Решение компании «АтомСвет Энергосервис» |
Работа в помещениях с высокой опасностью взрыва и стабильная работа в качестве аварийного освещения. |
Взрывозащищенные светильники применяются для освещения взрывоопасных зон 1 и 2 и имеют соответствующую маркировку: 1ExmbdIIBT5Gb / 1ExmbeIIBT5Gb / 1 Exmb d IIBT4Gb / 1 Exmb e IIBT4Gb. Высокая безопасность достигается при помощи: герметизации корпуса и электрических схем компаундом (mb); дополнительной взрывозащитной оболочки (d). Можно использовать во взрывоопасных и пожароопасных помещениях, а также для наружных установок категории IIB групп взрывоопасных смесей с температурой от 100 °C (Т5). Светильники не являются источником воспламенения при нормальных условиях эксплуатации и при возможных поломках (Gb). Кроме того, размер ущерба в случае пожара или взрыва не сопоставим со стоимостью светотехники для пожароопасных помещений. |
Экономичное использование энергетических ресурсов. | Светодиодные устройства экономят 70-80% энергии в сравнении с традиционными световыми приборами. Промышленные взрывозащищенные светильники снижают нагрузку на электрические сети и высвобождают дополнительные мощности. |
Работа при нестабильном напряжении в электрических сетях. | Защита от коротких замыканий и импульсных помех до 1 кВ (опция – до 4 кВ) обеспечивается встроенным источником питания с широким диапазоном рабочих напряжений (150–265 В). Взрывозащищенные низковольтные светильники AtomSvet® Plant Ex LV оснащены драйвером с питающим напряжением 12–60 В и могут работать от альтернативных источников тока (аккумуляторов, солнечных батарей, ветровых генераторов). |
Длительный срок эксплуатации без обслуживания и замены компонентов. | Не менее 100 000 часов – срок службы светильников, который обеспечивает применение качественных светодиодов и драйвера. |
Работа при высоких температурах (до +60 °C). | Алюминиевый корпус приборов взрывозащищенного исполнения хорошо отводит тепло от осветительных и электронных компонентов. В итоге поверхность не нагревается до температуры самовоспламенения взрывоопасных смесей, присутствующих в окружающей среде. |
Виброустойчивость. | Высокая устойчивость к вибрации и ударам достигается за счет прочного алюминиевого корпуса и интегрированного с оптикой поликарбонатного рассеивателя. LED светильники соответствуют условиям эксплуатации М2 по «ГОСТ 17516.1-90. Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам». |
Преимущества:
- Низкое энергопотребление по сравнению с традиционными источниками
- Экономия денежных средств на эксплуатационных расходах;
- Долгий срок службы светильников (> 100 000 ч);
- Работа в широком диапазоне температур: -60 °С до +60 °С;
- Мгновенное зажигание в случае кратковременного прекращения подачи напряжения;
- Коэффициент мощности не менее 0,98%;
- Высокая устойчивость к механическим воздействиям и вибрации;
- Уверенная работа в нестабильных электросетях при повышении и понижении напряжения;
ОКУПАЕМОСТЬ ПРОДУКЦИИ ТМ «АТОМСВЕТ»
Светильники для пожаро- и взрывоопасных помещений являются эффективной заменой устаревшим источникам света с лампами накаливания, а также с газоразрядными лампами. Например, при замене 12 взрывозащищенных НСП200 с лампами накаливания на такое же количество моделей AtomSvet® Plant Ex потребляемая мощность снизится в 8,5 раз. При этом затраты на обновление оборудования окупятся уже через 2 года, а за 10 лет экономия расходов на оплату электроэнергии составит 1,2 млн рублей.
Специалисты компании «АтомСвет Энергосервис» готовы выполнить расчет освещения любого объекта. В рамках услуги вы можете бесплатно заказать:
- Расчет проекта.
- Световой расчет.
- Подбор оптимального вида осветительных приборов.
- Расчет окупаемости проекта.
Решения для пожаро- и взрывоопасных предприятий
Для светодиодного освещения пожароопасных и взрывоопасных помещений предприятия могут быть использованы следующие категории светотехники ТМ «АТОМСВЕТ»: AtomSvet® Plant 02 ExПример расчёта
По «Правилам устройства электроустановок» к взрывоопасным относятся помещения и наружные установки, в которых по условиям технологического процесса могут образовываться взрывоопасные смеси горючих газов, паров, пыли и волокон с воздухом, кислородом или другими окислителями. В связи с этим, к электрооборудованию, установленному на подобных объектах, предъявляются особые требования с точки зрения пожаро- и взрывобезопасности.
Светодиодный светильник АtomSvet® серии Plant EX выполнен из прочного алюминиевого корпуса с оптической системой из ударопрочного поликарбоната и источника питания со специальными электронными компонентами, это позволяет использовать приборы в зонах класса 1.

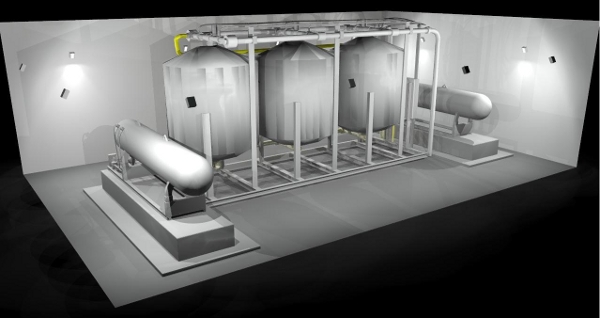

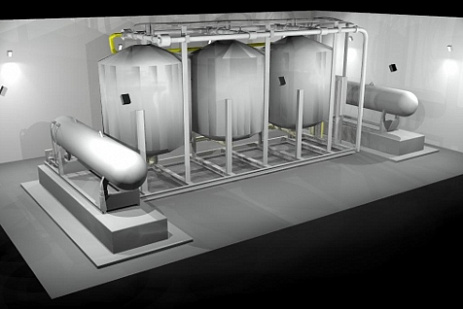

Рисунок 1. Помещение для установки тонкой очистки, освещенное AtomSvet® PLANT 02-16-2000-22 Ex (120)
Характеристика светильника | Конкурентное преимущество |
Высокая энергоэффективность | Светоотдача светильника 95-104 лм/Вт (снижение энергопотребления в 10 раз по сравнению с лампами накаливания) |
Светодиодный драйвер, специально разработанный для работы в нестабильных сетях | Уверенная работа в сетях с нестабильным питающим напряжением |
Светильники часто находятся в труднодоступных местах, где их обслуживание затруднено | Светодиоды имеют длительный срок службы, в течение которого не требуется замена источника света |
Для некоторых поверхностей нежелателен нагрев | Отсутствие нагрева освещаемой поверхности |
Срок службы порядка не менее 50 000 часов | Электронные компоненты в драйвере, качественные светодиоды фирмы Nichia (Япония) дают гарантию работы не менее 50 000 часов, что снимает трудоемкую замену ламп во взрывозащищенных светильниках |
Вибрация | Светильники соответствуют группе условий эксплуатации М2 по "ГОСТ 17516.1-90 ИЗДЕЛИЯ ЭЛЕКТРОТЕХНИЧЕСКИЕ. Общие требования в части стойкости к механическим внешним воздействующим факторам" |
Рассмотрим экономический эффект от перехода на LED светотехнику при освещении помещения установки тонкой очистки.
На данном объекте используется 12 взрывозащищенных светильника НСП 200.

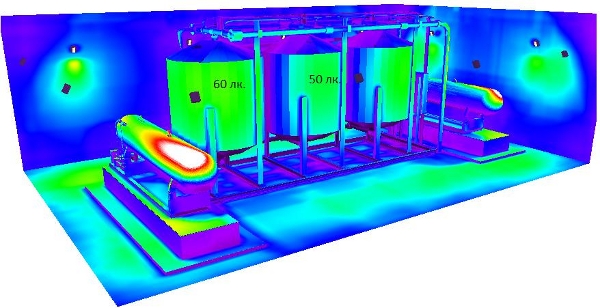

Рисунок 2. Фиктивные цвета визуализации при использовании взрывозащищенных светильников НСП 200
Те же самые показатели освещенности достигаются при замене устройств с лампами накаливания на 12 моделей AtomSvet® PLANT 02-16-2000-22 Ex (120).

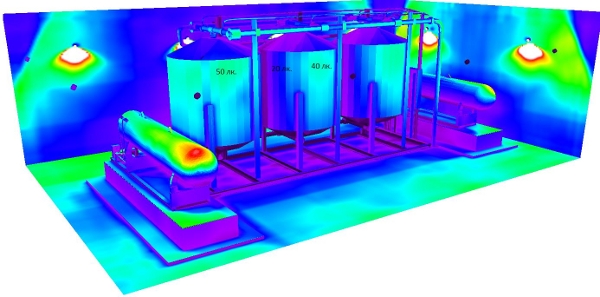

Рисунок 3. Фиктивные цвета визуализации при использовании AtomSvet® PLANT 02-16-2000-22 Ex (120)
Расчет окупаемости и визуализация перехода на светодиодное освещение приведены ниже в Таблице 1.
Из вышесказанного видно, что через 2,5 года светодиодный светильник не только возвращает стоимость своего приобретения, но и начинает приносить доход. За пять лет помещение для установки тонкой очистки, освещенное приборами AtomSvet® PLANT EX способно принести более 300 тысяч рублей.
Таблица 1. Расчет окупаемости перехода на светодиодное освещение.
|
Светильник | |
НСП 200 Взрывозащищенный | AtomSvet® PLANT 02-16-2000-22 Ex (120) | |
Источник света | ЛН 200 | Светодиоды Nichia |
Стоимость светильника, руб. | 1 400 | 10 200 |
Стоимость осветительной установки, руб. | 16 800,00 | 122 400,00 |
Потребляемая мощность (с учетом потерь на ПРА), Вт | 200 | 22 |
Стоимость кВт*ч электроэнергии, руб. | 3,5 | 3,5 |
Кол-во рабочих часов в сутки | 24 | 24 |
Кол-во рабочих дней в неделю | 7 | 7 |
Кол-во рабочих часов в году | 8760 | 8760 |
Гарантийный срок | 3 | 5 |
Использованная электроэнергия за год, кВт*ч | 21 024 | 2 312,64 |
Стоимость, руб. | 73 584,00 | 8 094,24 |
0 | 16 800,00 | 122 400,00 |
1-й год, руб. | 90 384,00 | 130 494,24 |
2-й год, руб. | 175 005,60 | 139 802,62 |
3-й год, руб. | 272 320,44 | 150 507,25 |
4-й год, руб. | 384 232,51 | 162 817,58 |
5-й год, руб. | 512 931,38 | 176 974,45 |
6-й год, руб. | 660 935,09 | 193 254,86 |
7-й год, руб. | 831 139,35 | 211 977,33 |
8-й год, руб. | 1 026 874,26 | 233 508,17 |
9-й год, руб. | 1 251 969,39 | 258 268,63 |
10-й год, руб. | 1 510 828,80 | 286 743,17 |

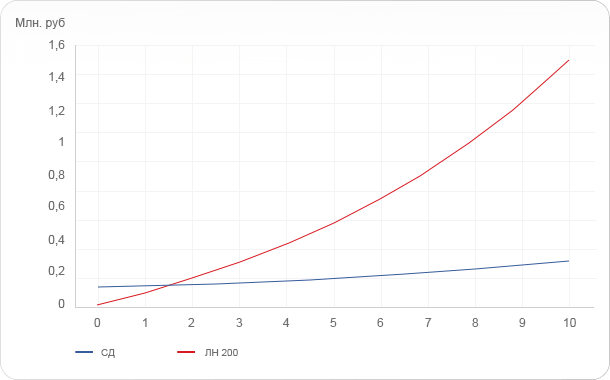

График 1. Окупаемости перехода на светодиодное освещение.
