Освещение на стройплощадке должно быть равномерным и достаточным для выполнения всех процессов и удовлетворять необходимым нормам и правилам. Также зачастую условия объекта не позволяют размещать осветительное оборудование в непосредственной близости от него, требуя направления светового потока со значительного расстояния.
На данный момент при освещении строительных объектов используются источники света типа КГ, ДРИ, ДРИШ, ДРЛ, ДНаТ. Наиболее существенный недостаток этих ламп - неустойчивость к вибрациям, которые бывают на башенных и мостовых кранах. В связи с этим велика вероятность выхода из строя осветительных установок, что может повлечь возникновение несчастных случаев, а также нарушение технологии строительства.
ПРОЖЕКТОРЫ ДЛЯ ОСВЕЩЕНИЯ СТРОИТЕЛЬНОЙ ПЛОЩАДКИ
Возможным вариантом решения этой проблемы может быть установка мощных, устойчивых к вибрации светодиодных прожекторов на строительных кранах. Светодиодные светильники для строительной площадки ТМ «АТОМСВЕТ» являются энергоэффективной заменой традиционных источников света. К достоинствам их использования:
- оптимальное соотношение освещенности вертикальных и горизонтальных поверхностей,
- удобство размещения и обслуживания осветительных установок,
- простота используемой электрической сети.
Применение прожекторов для освещения стройплощадки ТМ «АТОМСВЕТ» имеет следующие преимущества:
Необходимы мощные и энергоэффективные источники направленного света | Применение светодиодов обеспечивает снижение энергопотребления в 2–3 раза по сравнению с газоразрядными аналогами. |
Российские электрические сети характеризуются крайней нестабильностью питающего напряжения. Для надежной работы светильника критическое значение имеет устойчивость его драйвера (блока питания) к скачкам напряжения | Светодиодный драйвер, специально разработанный нами для работы в нестабильных сетях (широкий диапазон питающих напряжений 150–265 В, защита от импульсных помех до 1 кВ (опция – до 4 кВ), защита от короткого замыкания) |
Под воздействием ветра и движения тяжелых машин светильники могут подвергаться ветровым и вибрационным нагрузкам |
Конструкция LED светильников обеспечивает повышенную вибро- и удароустойчивость. Светильники соответствуют группе условий эксплуатации М2 по «ГОСТ 17516.1-90 изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам» |
Прожекторы для стройплощадки могут подвергаться воздействию осадков (снега, дождя), воздух может быть насыщен пылью (карьеры и т.п.) |
Светильники полностью герметичны, имеют степень защиты от проникновения пыли и влаги не ниже IP65. Стойкие к коррозии и воздействиям агрессивных сред корпус из алюминия и поликарбонатное стекло обеспечивают полную защиту от негативных воздействий среды |
Расчет освещения строительной площадки светильниками ТМ «АТОМСВЕТ» позволяет сэкономить денежные средства и высвободить электрические мощности. Приборы имеют низкое энергопотребление и длительный срок службы (не менее 100 000 часов), поэтому способны функционировать многие годы без дополнительных затрат, а техническое обслуживание требуется в минимальном объеме.
Преимущества:
- Низкое энергопотребление по сравнению с традиционными источниками;
- Экономия денежных средств на эксплуатационных расходах;
- Долгий срок службы светильников (> 100 000 ч);
- Работа в широком диапазоне температур: -60 °С до +60 °С;
- Мгновенное зажигание в случае кратковременного прекращения подачи напряжения;
- Коэффициент мощности не менее 0,98%;
- Высокая устойчивость к механическим воздействиям и вибрации;
- Уверенная работа в нестабильных электросетях при повышении и понижении напряжения;
Строительное освещение может быть организовано с использованием следующих товаров ТМ «АТОМСВЕТ»: Светодиодные прожекторы
Пример расчёта

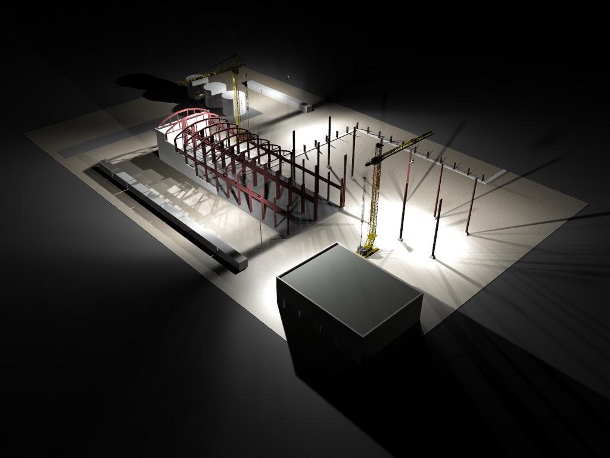

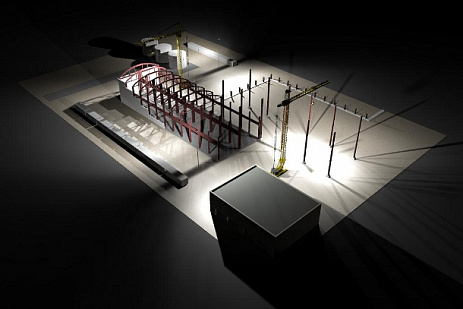

Рассмотрим экономический эффект от перехода на LED светотехникуРисунок 1. Модель строительной площадки с краном
Норма освещенности рабочих поверхностей мест производства работ, расположенных вне зданий при Х разряде зрительной работы (монтаж конструкций, полигоны для бетонирования конструктивных элементов, сборка громоздкого оборудования), должна составлять 30 Лк.
Используется 2 светильника ГСП 400 на мачте крана, а так же прожектор ГО 400 с лампами типа ДРИ мощностью 400 Вт.

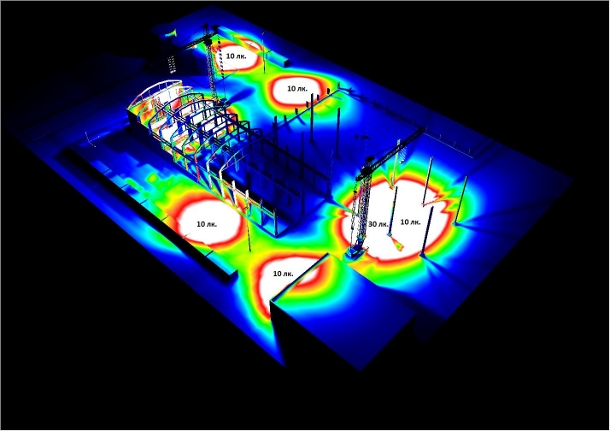

Рисунок 2. Фиктивные цвета визуализации при использовании ГСП 400, ГО 400
Те же самые показатели освещенности достигаются при замене моделей с лампами ДРИ на 3 светодиодных прибора AtomSvet® Flood - Plant 03-100-140 (30).

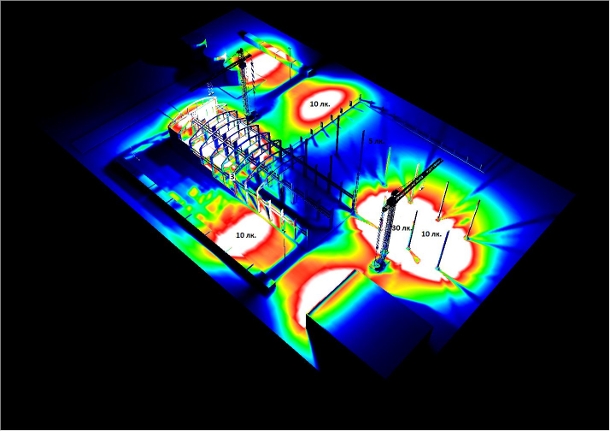

Рисунок 3. Фиктивные цвета визуализации при AtomSvet® Plant 03-100-140 (30)
Расчет освещения строительной площадки (окупаемость при переходе на светодиодные источники) приведен в Таблице 1.
|
Светильник | |
ГО 400, ИО 1000 | AtomSvet® Plant 03-100-140 | |
Источник света | МГЛ 400, КГ 1000 | светодиоды Nichia |
Стоимость светильника, руб. | 0 | 22 100 |
Потребляемая мощность (с учетом потерь на ПРА), Вт | 426, 1000 | 140 |
Стоимость кВт*ч электроэнергии, руб. | 3,5 | |
Среднегодовая инфляция | 15% | |
Среднесуточное время работы, ч | 10 | |
Стоимость замены источника света (с учетом стоимости самой лампы, периодичность 1 раз в год) | 500 | 0 |
Гарантийный срок, лет | 0 | 5 |
Потребление электроэнергии в год, кВт*ч | 2 812 | 715 |
Расходы на 1-й год эксплуатации (с учетом затрат на приобретение светотехники), руб. | 10 342 | 33 444 |
Расходы на 2-й год (электроэнергия и обслуживание) с учетом повышения тарифов, руб. | 13 294 | 3 255 |
Расходы на 3-й год (электроэнергия и обслуживание) с учетом повышения тарифов, руб. | 16 911 | 4 175 |
Расходы на 4-й год (электроэнергия и обслуживание) с учетом повышения тарифов, руб. | 21 325 | 5 298 |
Расходы на 5-й год (электроэнергия и обслуживание) с учетом повышения тарифов, руб. | 26 694 | 6 664 |
Затраты за 5 лет эксплуатации, руб. | 88 567 | 52 837 |
Период окупаемости, лет | 3 | |
Доход за 5 лет от 1 светильника, руб. | 35 731 | |
Количество светильников | 4,6 | 14 |
Доход за 5 лет от 14 светильников, руб. | 357 307 | |
Доходность инвестиций, % годовых | 23,10% |
Стоимость владения по годам: стоимость светотехники, заменяемых ламп и потребляемой электроэнергии
Из Таблицы и приведенных ниже графиков видно, что через 2 года модель AtomSvet® Plant 03-100-140 (30) не только возвращает стоимость своего приобретения, но начинает приносить существенный доход.
Кроме этого экономятся трудовые и финансовые ресурсы при замене ламп и исчезают затраты на хранение и утилизацию отходов 1-го класса опасности.
