Освещение военных баз

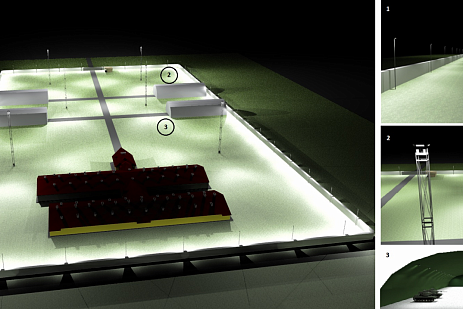

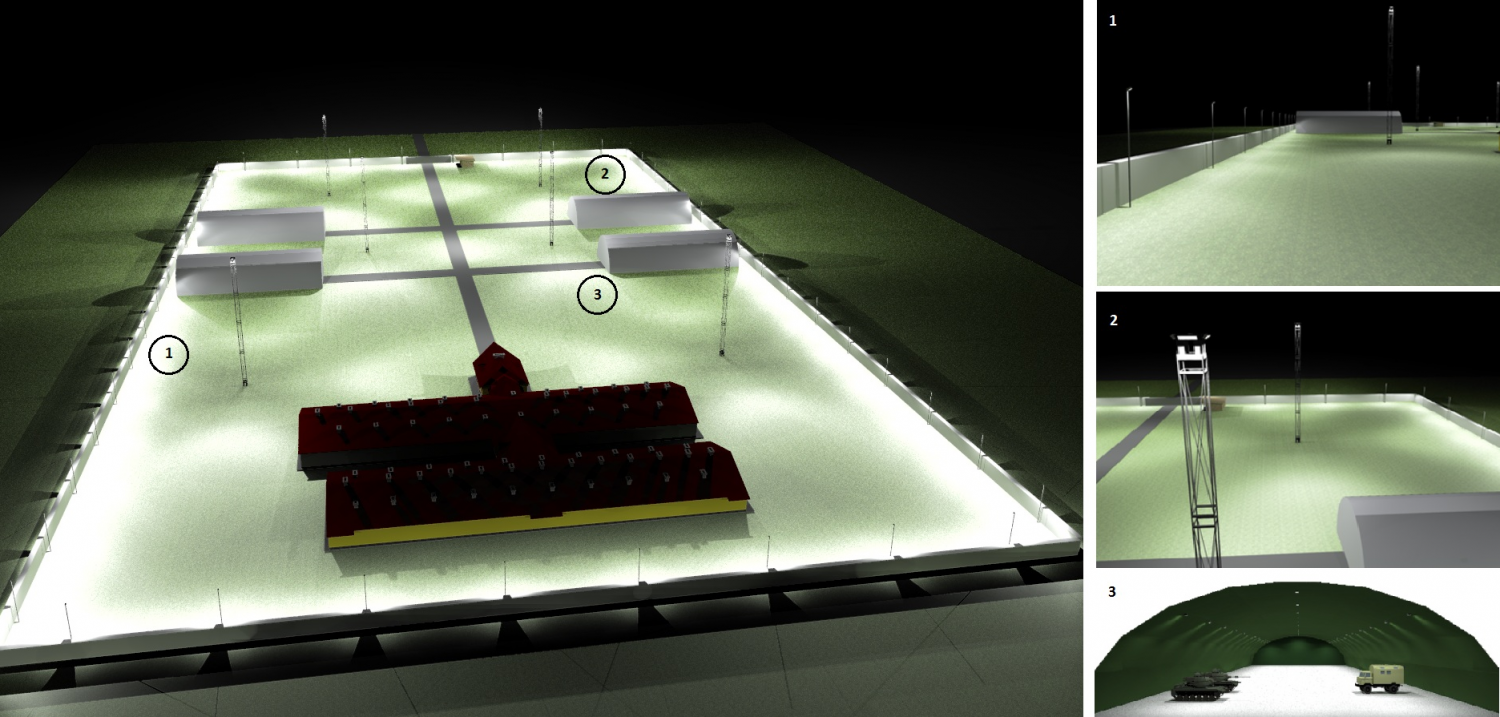

Для военных объектов и полигонов необходимо использовать надежные и эффективные источники света, которые будут поддерживать равномерную освещенность всей территории на протяжении темного времени суток. По функциональности для данных объектов можно выделить несколько видов освещения.

1) ПЕРИМЕТРАЛЬНОЕ ОСВЕЩЕНИЕ

Устанавливается по периметру территории, вдоль ограждений, для защиты от проникновения на объект злоумышленников. Как правило, по всей длине периметра монтируются камеры наблюдения, для получения качественной картинки от которых, необходима равномерная освещенность всего периметра. Чаще всего для данной задачи использовалась светотехника типа РКУ 125, с ртутной лампой ДРЛ 125, суммарная потребляемая мощность которых, может достигать 200 Вт.

Светодиодный светильник AtomSvet® Plant 02-25-40 (140/110), за счет применения оптики с широкой кривой силы света, позволяет достигнуть равномерной освещенности при большом шаге между опорами. Мощность прибора составляет 40 Вт, что позволяет снизить потребляемую мощность осветительной установки до 5 раз.

2) ПРОЖЕКТОРНОЕ ОСВЕЩЕНИЕ

Устанавливается на высоких прожекторных мачтах высотой от 20 до 32 м., и используется для равномерного освещения в ночное время суток всей территории военного объекта. Отличается особым требованием по надежности осветительной установки, так как её ремонт на таких высотах достаточно затруднителен. В устаревших установках обычно использовались прожекторы ИО 1000, отличающиеся низкой эффективностью (потребляемая мощность 1 прожектора 1 кВт)

Светодиодный прожектор AtomSvet® Plant 02-100-140 (30) за счет узкой кривой силы света позволяет создать требуемую освещенность на необходимых участках охраняемой территории, при установке на высоте 20 - 32 м. Мощность прожектора 140 Вт, что позволяет снизить потребляемую мощность осветительной установки в 5-6 раз.

3) ОСВЕЩЕНИЕ АНГАРОВ, СКЛАДОВ ГСМ, РЕМОНТНЫХ ЦЕХОВ.

Промышленное светодиодное освещение складов, ангаров, ремонтных цехов, требует высокого уровня освещенности и равномерности, для качественного и безопасного выполнения работ в данных помещениях. На некоторых объектах при хранении горюче-смазочных материалов, необходимо использовать взрывозащищенное оборудование.

Светильники AtomSvet® Plant 02-16-2000-22 (1 Ex mb d IIB T5 Gb / Ex tb IIIC Db), за счет использования различных видов оптических систем и мощности, могут применяться во всех видах складских и производственных помещений, в том числе и взрывоопасных.


Пример расчёта

Рассмотрим экономический эффект от перехода на светодиодную светотехнику при периметральном освещении охраняемого военного объекта.

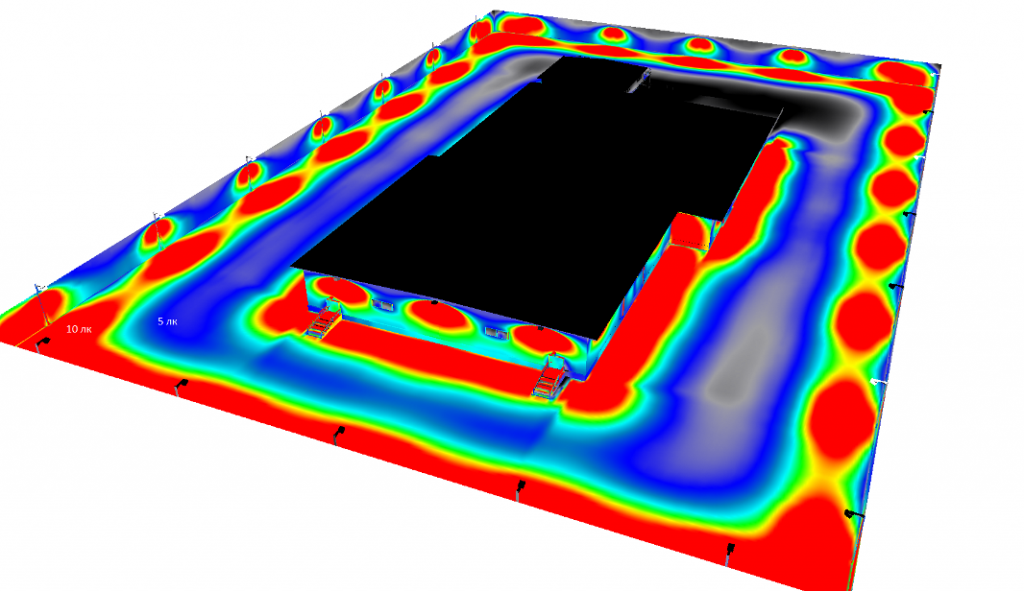

Рисунок 2. Фиктивные цвета визуализации при использовании светильников РКУ 125.


Те же самые показатели освещенности достигаются при замене приборов с лампами ДРЛ на 43 светодиодных светильника AtomSvet® Plant 02-25-40 (140/110).

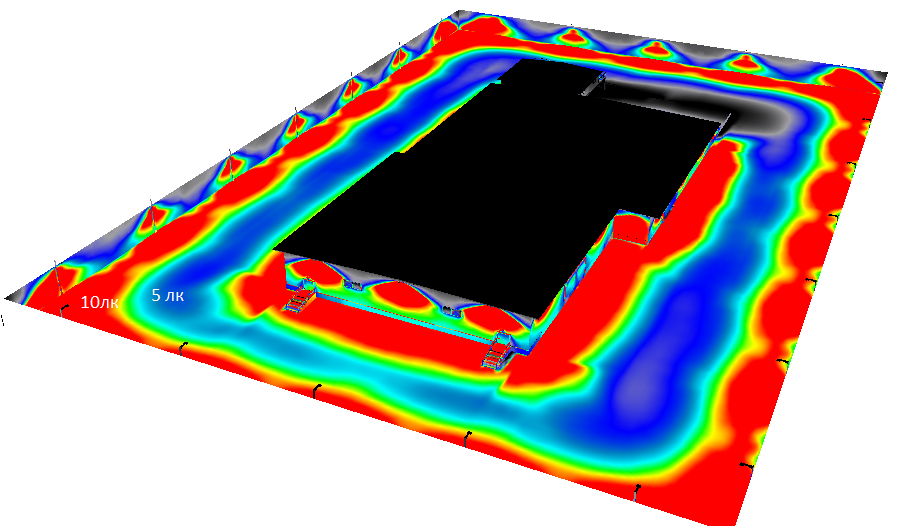

Рисунок 3. Фиктивные цвета визуализации при использовании AtomSvet® Plant 02-25-40 (140/110)


Расчет окупаемости перехода на светодиодную светотехнику при периметральном освещении приведен в Таблице 1.

Из нее и приведенных ниже графиков видно, что через три года модель АтомСвет® Street 03-25-40 (140/110) не только возвращает стоимость своего приобретения, но начинает приносить существенный доход.).


Таблица 1. Расчет окупаемости перехода на светодиодное освещение.


Светильник
РКУ 125 AtomSvet® Plant 02-25-40 (140/110)
Источник света Лампа ДРЛ 125Вт Светодиоды Nichia
Стоимость светильника, руб. 0 7 700,00
Стоимость осветительной установки, руб. 0 331 100,00
Потребляемая мощность (с учетом потерь на ПРА), Вт 125 40
Кол-во светильников 43 43
Стоимость кВт*ч электроэнергии, руб. 5 5
Кол-во рабочих часов в сутки 12 12
Кол-во рабочих дней в неделю 7 7
Кол-во рабочих часов в году 4380 4380
Гарантийный срок 0 5
Использованная электроэнергия за год, кВт*ч 27 073,88 7 533,6
Стоимость, руб. 135 369,38 37 668,00
0 0 331 100,00
1-й год, руб. 135 369,38 368 768,00
2-й год, руб. 291 044,16 412 086,20
3-й год, руб. 470 070,15 461 902,13
4-й год, руб. 675 950,05 519 190,45
5-й год, руб. 912 711,94 585 072,02
6-й год, руб. 1 184 988,10 660 835,82
7-й год, руб. 1 498 105,69 747 964,19
8-й год, руб. 1 858 190,92 848 161,82
9-й год, руб. 2 272 288,93 963 389,09
10-й год, руб. 2 748 501,65 1 095 900,46


График 1. Окупаемости перехода на светодиодное освещение.


Расчет окупаемости перехода на LED при прожекторном освещении приведен в Таблице 2.


Таблица 2. Расчет окупаемости при прожекторном освещении.

ИО 1000 AtomSvet® Plant 02-100-140 (30)
Источник света Лампа ГЛ 1000Вт Светодиоды Nichia
Стоимость светильника, руб. 0 23 300,00
Стоимость осветительной установки, руб. 0 1 118 400,00
Потребляемая мощность (с учетом потерь на ПРА), Вт 1000 140
Кол-во светильников 48 48
Стоимость кВт*ч электроэнергии, руб. 5 5
Кол-во рабочих часов в сутки 12 12
Кол-во рабочих дней в неделю 7 7
Кол-во рабочих часов в году 4380 4380
Гарантийный срок 0 5
Использованная электроэнергия за год, кВт*ч 241 776 29 433,6
Стоимость, руб. 1 208 880,00 147 168,00
0 0 1 118 400,00
1-й год, руб. 1 208 880,00 1 265 568,00
2-й год, руб. 2 599 092,00 1 434 811,20
3-й год, руб. 4 197 835,80 1 629 440,88
4-й год, руб. 6 036 391,17 1 853 265,01
5-й год, руб. 8 150 729,85 2 110 662,76
6-й год, руб. 10 582 219,32 2 406 670,18
7-й год, руб. 13 378 432,22 2 747 078,71
8-й год, руб. 16 594 077,05 3 138 548,51
9-й год, руб. 20 292 068,61 3 588 738,79
10-й год, руб. 24 544 758,90 4 106 457,61


График 2. Окупаемости при прожекторном освещении.

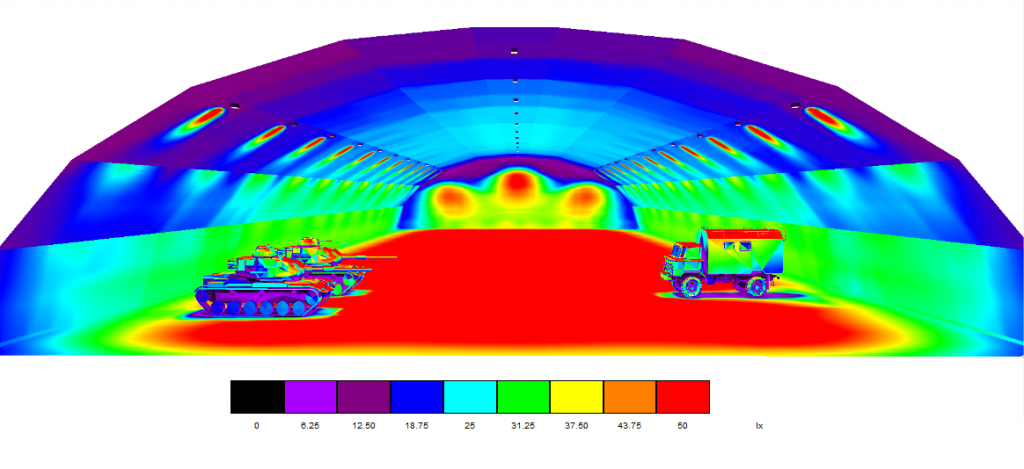

Рисунок 3. Фиктивные цвета визуализации при использовании AtomSvet® Plant 02-16-2000-22 (1 Ex mb d IIB T5 Gb / Ex tb IIIC Db)

Расчет окупаемости во взрывозащищённом ангаре приведен в Таблице 3.

Из нее и приведенных ниже графиков видно, что через год AtomSvet® Plant 02-16-2000-22 (1 Ex mb d IIB T5 Gb / Ex tb IIIC Db) не только возвращает стоимость своего приобретения, но начинает приносить существенный доход.

Таблица 3. Расчет окупаемости во взрывозащищенном ангаре.


Светильник
НСП 200 Взрывозащищенный AtomSvet® Plant 02-16-2000-22 (1 Ex mb d IIB T5 Gb / Ex tb IIIC Db)
Источник света Лампа ЛН 200Вт Светодиоды Nichia
Стоимость светильника, руб. 0 10 200,00
Стоимость осветительной установки, руб. 0 367 200,00
Потребляемая мощность (с учетом потерь на ПРА), Вт 200 22
Кол-во светильников 36 36
Стоимость кВт*ч электроэнергии, руб. 5 5
Кол-во рабочих часов в сутки 24 24
Кол-во рабочих дней в неделю 7 7
Кол-во рабочих часов в году 8760 8760
Гарантийный срок 0 5
Использованная электроэнергия за год, кВт*ч 72 532,8 6 937,92
Стоимость, руб. 362 664,00 34 689,60
0 0 367 200,00
1-й год, руб. 362 664,00 401 889,60
2-й год, руб. 779 727,60 441 782,64
3-й год, руб. 1 259 350,74 487 659,64
4-й год, руб. 1 810 917,35 540 418,18
5-й год, руб. 2 445 218,95 601 090,51
6-й год, руб. 3 174 665,80 670 863,68
7-й год, руб. 4 013 529,67 751 102,84
8-й год, руб. 4 978 223,12 843 377,86
9-й год, руб. 6 087 620,58 949 494,14
10-й год, руб. 7 363 427,67 1 071 527,86

График 3. Окупаемости во взрывозащищенном ангаре.
